一， 石化煉油項目中鼓風機的作用

　　在石化煉油工藝過程中，相關(guan) 設備在運行時需要有一定壓力和溫度的空氣來作必要的工藝處理，要達到此條件就必須使用風機進行壓縮，所以鼓風機係統是石化煉油生產(chan) 環節中的重要設備組成部分，而拖動鼓風機的電動機功率一般都比較大，也是石化行業(ye) 中主要的用電負荷之一。

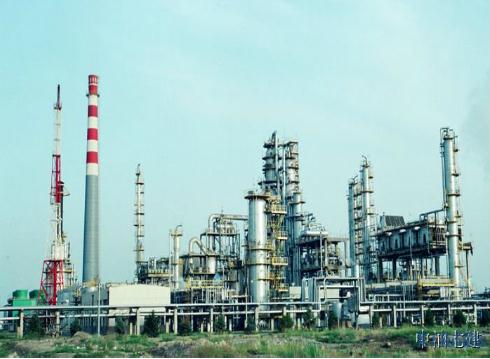

　　石化煉油廠外觀圖

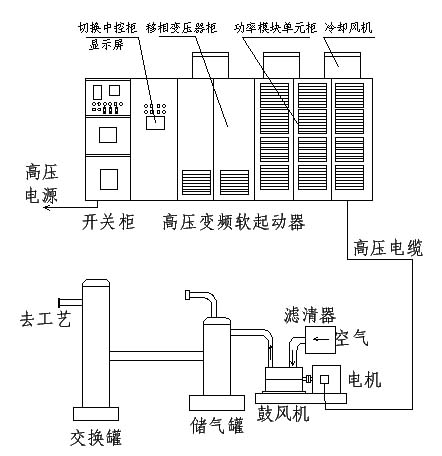

鼓風機電氣控製係統及相關(guan) 設備介紹

　　高壓開關(guan) 櫃和高壓變頻軟起動器組成高壓電動機控製係統，負責電動機的起動、運行和保護控製。然後電動機拖動鼓風機進行空氣壓縮，為(wei) 煉油工藝中提供必要壓縮氣體(ti) 。其具體(ti) 工作流程是：10KV高壓電源通過高壓電纜從(cong) 變電站引到高壓開關(guan) 櫃，經切換櫃與(yu) 高壓變頻軟起動器後到高壓電動機，用來控製電動機及鼓風機的正常起動和安全運行。鼓風機的作用是將濾清的空氣進行壓縮並送入儲(chu) 氣罐，然後按工藝要求送煉油設備現場。

　　二， 項目中鼓風機及高壓配電係統的主要參數

　　此項目在河北省某石化煉油工程現場，鼓風機采用陝鼓軸流鼓風機，其轉速為(wei) 5700轉/分，配套電動機主要參數為(wei) 9000KW，電壓等級10KV，額定電流623A，堵轉電流4.51倍，電動機轉速1490轉/分，經變速箱升速後驅動軸流鼓風機。該係統高壓配電主要電網參數為(wei) 110KV變電站提供一條10KV高壓專(zhuan) 線，其短路容量為(wei) 60MVA，整個(ge) 項目用電負荷電力公司按16500KW給定，從(cong) 變電站到項目所在地還有5公裏的架空線纜，在用電高峰時其電網壓降較大。針對此供電條件及用電負荷進行仿真計算，得到其結果後分析，采用一般的降壓軟起動器來起動此電動機時(起動電流最小有2.5Ie以上)，其電網壓降可能會(hui) 超過25%以上同時還會(hui) 因過流造成電網跳閘，對係統中其它設備的安全運行會(hui) 有很大影響。而采用高壓變頻軟起動器方案來起動此電動機(起動電流在額定電流以下)，它可以滿足以上電網條件，同時電網壓降也很小。

　　三， 鼓風機係統在起動過程中對電網係統影響的分析

　　由於(yu) 鼓風機係統在其整個(ge) 項目中占用功率較大，特別是在起動過程中采用一般降壓軟起動裝置來起動此電動機時，其起動電流對電網的衝(chong) 擊是很大的，若起動電流參數設置不當還會(hui) 導致開關(guan) 櫃過流跳閘以及電網壓降過大影響其它設備正常運行等問題。在本案中所提供的電網短路容量小及線路過長的原因，此電動機是不可能直接起動的，就是采用一般降壓軟起動也會(hui) 電網壓降過大或起動過流等原因而影響鼓風機係統及電網中其它設備的正常工作。具體(ti) 歸類分析如下：

　　1，因鼓風機配套電動機功率較大，占整個(ge) 線路容量的60%以上，若采用一般的軟起動器其起動電流達1500A以上，超過整個(ge) 電網給定的電流極限值，電網壓降可能達25%以上，對主變壓器、高壓線路、控製開關(guan) 櫃、本機係統的影響是很大的。特別是本線路電網中其它設備因生產(chan) 工藝的需要，在電機未起動前要提前開起來，但是過大的起動電流會(hui) 導致電網壓降很大甚至因過流而跳閘，會(hui) 造成這些設備因低電壓和跳閘停機，給整個(ge) 設備係統的安全使用帶來很多很大隱患。

　　2，由於(yu) 此電網的特殊供電原因(短路容量小、線路長)，要解決(jue) 容量小電網壓降過大的問題，隻有起動電流小的軟起設備，而采用高壓變頻軟起動器是能滿足以上要求的，它能確保電動機在起動時其起動電流小於(yu) 500A(小於(yu) 額定電流)以下，電網壓降隻有2%左右，對整個(ge) 項目電器設備係統沒有任何影響和衝(chong) 擊。

　　3，采用高壓變頻軟起動器後也可減少設備的投資和運行費用，可在原有的基礎上不用另外增加其它設備和投資就可以很好解決(jue) 電動機的起動與(yu) 其它設備的用電問題，也不需要變電站放大容量增加運行成本和費用。

　　四， 高壓變頻軟起動器在此工程方案中的具體(ti) 應用情況

　　1，高壓變頻軟起動器的選型說明

　　根據該項目工程的需要，經過雙方多次溝通與(yu) 技術交流，最後按電動機9000KW功率，電壓等級10KV的參數情況，選用SBOBET利记電氣GBRQ-10000-10/10-B，電壓等級為(wei) 10KV的高壓變頻軟起動器是可以滿足起動要求的。因鼓風機為(wei) 一般負載，加之電動機堵轉電流為(wei) 4.5不是很大，所以變頻軟起的主要器件采用一般標配容量和配置即可滿足現場起動要求，完全能達到較好的起動效果。同時特別說明高壓變頻軟起動器與(yu) 高壓變頻器在控製原理上是一樣的，但它的主要器件選型是不一樣的。

　　2，高壓變頻軟起動器此工程方案中的起動情況

　　設備達到現場經過緊張的安裝和調試後，高壓變頻軟起動器的實際起動參數為(wei) ，起動電流460A，起動時間190秒，電網壓降隻有1.5%左右，電動機起動完成切換轉至運行狀態時電網電壓電流無任何波動和衝(chong) 擊，完全達到技術設計要求。

　　五， 項目工程高壓變頻軟起動器控製方案說明

　　1，係統控製方案圖及工作過程

　　根據用戶電機參數和電網配置要求，該項目方案采用10000KW,電壓等級10KV的高壓變頻軟起動器，一次方案如下圖。該係統的工作過程為(wei) ：當高壓開關(guan) 櫃和高壓變頻軟起動器準備完好通低壓電源自動檢測正常後，高壓變頻軟起動器送一個(ge) 允許合閘信號給開關(guan) 櫃。在高壓開關(guan) 櫃QF1合閘後，切換開關(guan) QF3及QF4先後自動合閘，起動高壓變頻軟起動器，輸出一個(ge) 電壓頻率和幅值可以變化的工作電壓，電動機開始緩慢轉動起來，通過逐步提速後高壓變頻軟起動器輸出的電壓接近工頻時，延時2秒後QF3及QF4同時自動分閘，運行開關(guan) QF2合閘電動機轉入工頻運行，高壓變頻軟起動器自動退出起動。

　　高壓變頻軟起動器一次方案圖

　　2，係統方案中主要設備及配置情況介紹

　　①起動運行開關(guan) 櫃：它采用KYN28櫃型，負責高壓變頻軟起動器的起動和運行保護開關(guan) 。

　　②切換中控櫃：它由兩(liang) 大部分組成，櫃前裝有變頻軟起中控部分及顯示屏按鈕等。櫃後由QF3QF4串由變頻軟起組成起動回路，QF2為(wei) 旁路工頻運行開關(guan) 。

　　③移相變壓器櫃：高壓變頻軟起櫃內(nei) 裝有移相變壓器，櫃頂裝有冷卻風機。

　　④功率模塊單元櫃：高壓變頻軟起櫃內(nei) 裝有多組功率模塊單元，以每相為(wei) 單位運行串接，然後輸出三相電源到電動機，櫃頂裝有冷卻風機。
